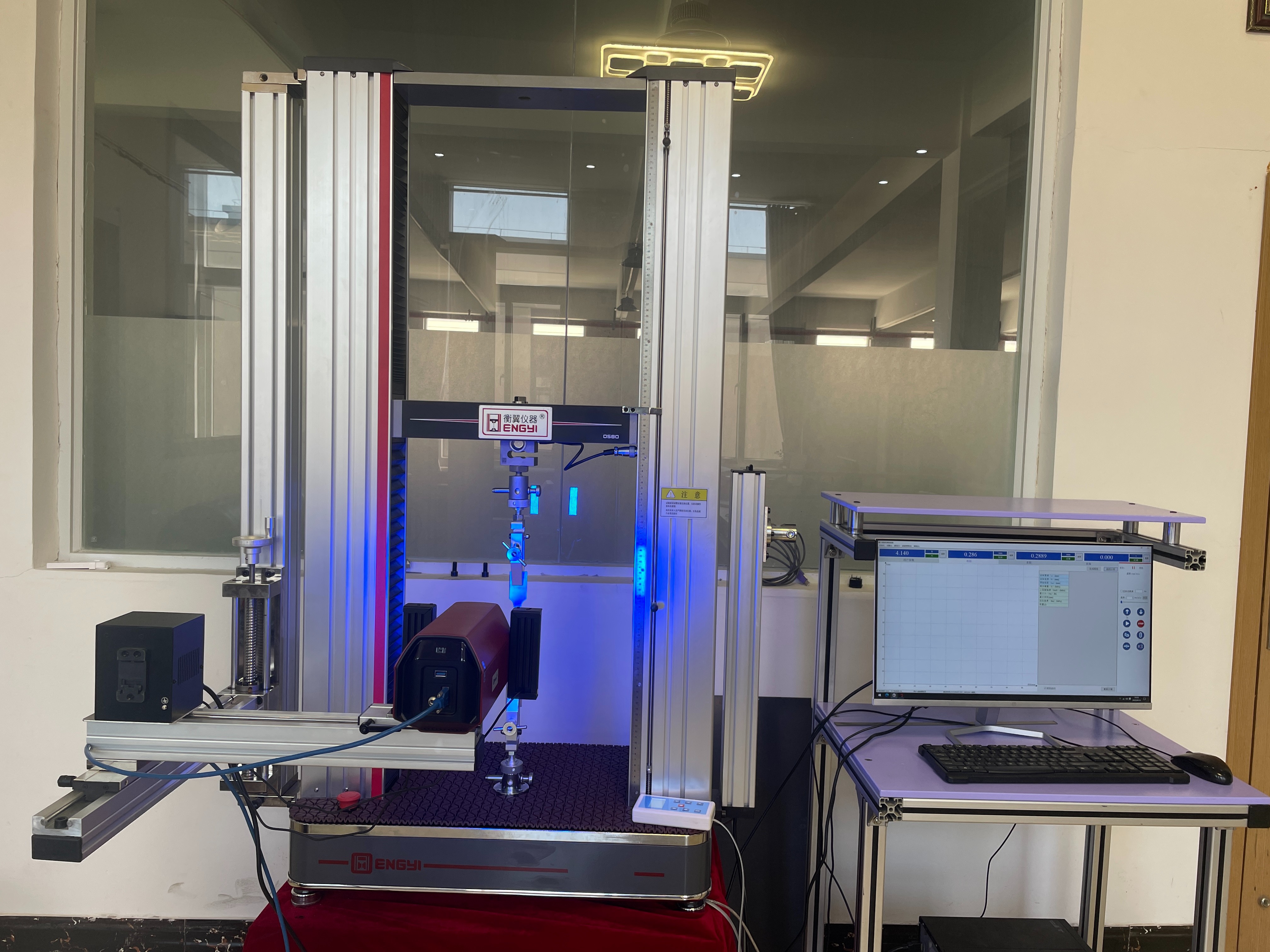

三维非接触视频引伸计产品简介

视频引伸计是一款基于DIC技术的三维非接触式视频引伸计，引伸计测量头可实现试样加载过程的图像采集，引伸计软件完成对图像的计算，并实时输出测量的变形结果。选配全场测量模块后即可实现全场位移和应变测量。

三维非接触视频引伸计产品优势

1.非接触式测量

2.三维测量

3.不受试样形状限制：板状、棒状、片状、线状、薄膜

4.不受应变范围限制，可测量应变范围：0——1000%

5.不受应变方向限制：可同时实现轴向和横向延伸率测量

6.嵌入式软件，操作方便

7.满足现有JJG762-2007 0.5级精度要求

三维非接触视频引伸计技术参数：

1. 型号：HY（3DC）-NR-500H

2. 采样频率：227Hz

3. 测量范围：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm

4. 位移精度： MV50mm：0.5μm

MV90mm：1μm

MV160mm：1μm

MV250mm：1.5μm

MV500mm：2μm

5. 符合标准：JJG762-2007 0.5级

6. 跟踪速度：5000mm/min

7. 位移分辨率：0.1μm

8. 位移线性度：0.5%

9. 位移量程：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm

10. 试验机控制器:视频引伸计专用多功能控制器

11. 适用场景：中高速加载

12. 工作温度：5-40℃

13. 工作电压：220V
