衡翼显微镜迷你型原位疲劳试验机核心结构原理双向对称对拉结构：左右夹具同步反向移动，试样中心点保持不动，始终锁定在显微镜视场中心，循环加载过程不会跑出视野，这是原位疲劳最关键设计点。

整机主机手掌大小，分为微型加载主机 + 独立控制箱 + 软件系统，可直接放在显微镜载物台，真空兼容款可进 SEM 腔体。

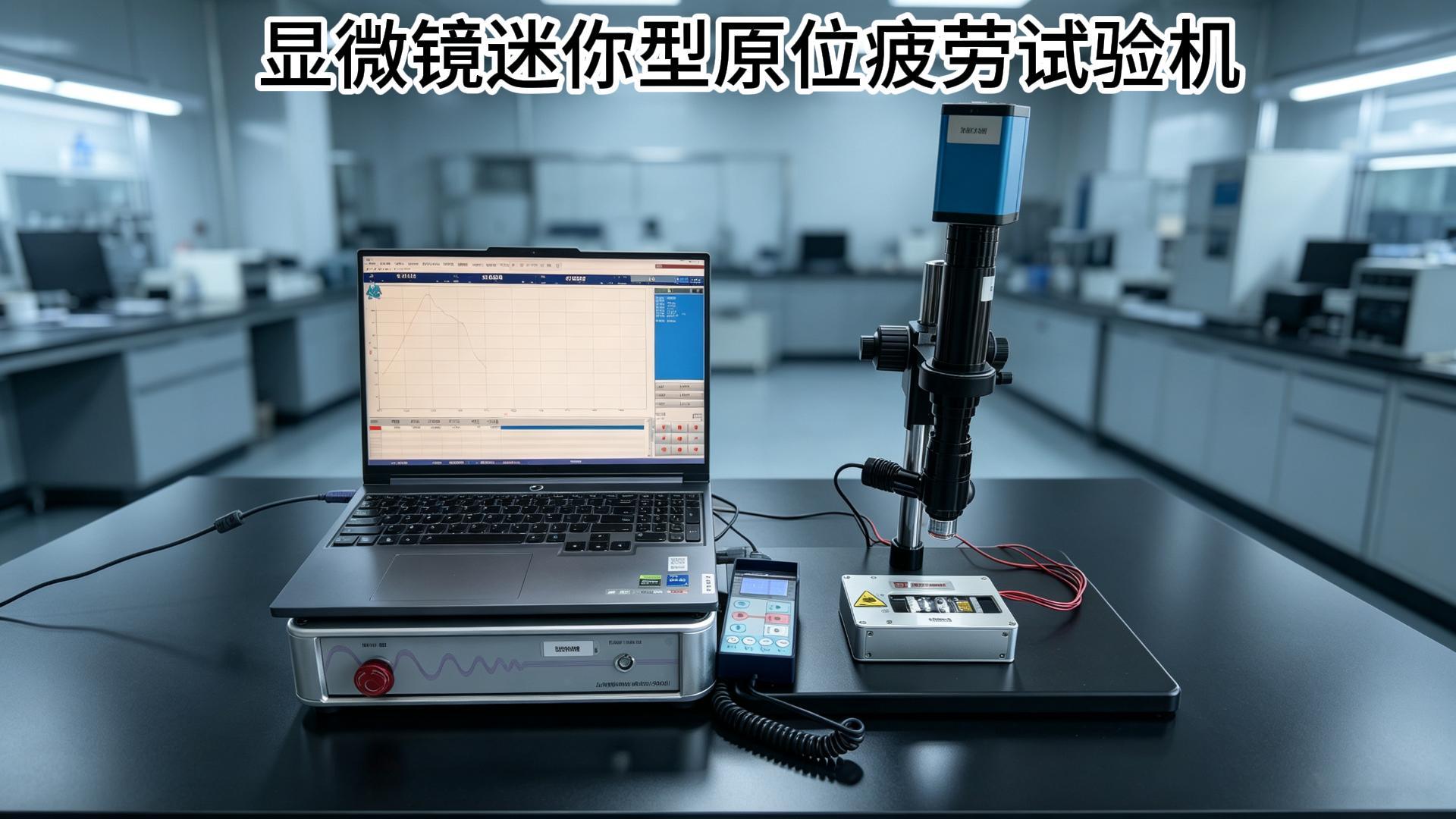

衡翼显微镜迷你型原位疲劳试验机又称小型化原位动态循环加载台，放置于光学显微镜 / 金相显微镜 / SEM载物台上，在对微试样施加循环疲劳载荷的同时，实时显微观测裂纹萌生、扩展、晶粒变形，搭配显微 DIC 获取全场应变场，力学数据 + 微观图像同步记录，多用于新材料微观疲劳机理科研。

显微镜迷你型原位疲劳试验机技术参数：

型号：HY（ MIST）-200N

额定载荷:1N/2.5N/5N/10N/20N/50N/100N/200N(任选）

试验机级别:0.5级

试验力分辨率，负荷±500000码；内外不分档，且全程分辨率不变。

载荷测量范围：0.1%~100%F.S.

载荷测量精度：优于示值的±0.2%（在载荷测量范围内）

疲劳加载频率：0-1Hz

试验行程：30mm

试验速度：0.1mm-50mm/min(任意调节)

位移分辨率：0.0001mm

变形分辨率：0.0001mm

主机外形尺寸:（长*宽*高）: 140×90×35mm （手掌大小）

控制箱外形尺寸:（长*宽*高）:  350×350×90mm

主机净重:0.9kg

控制箱净重：10Kg
