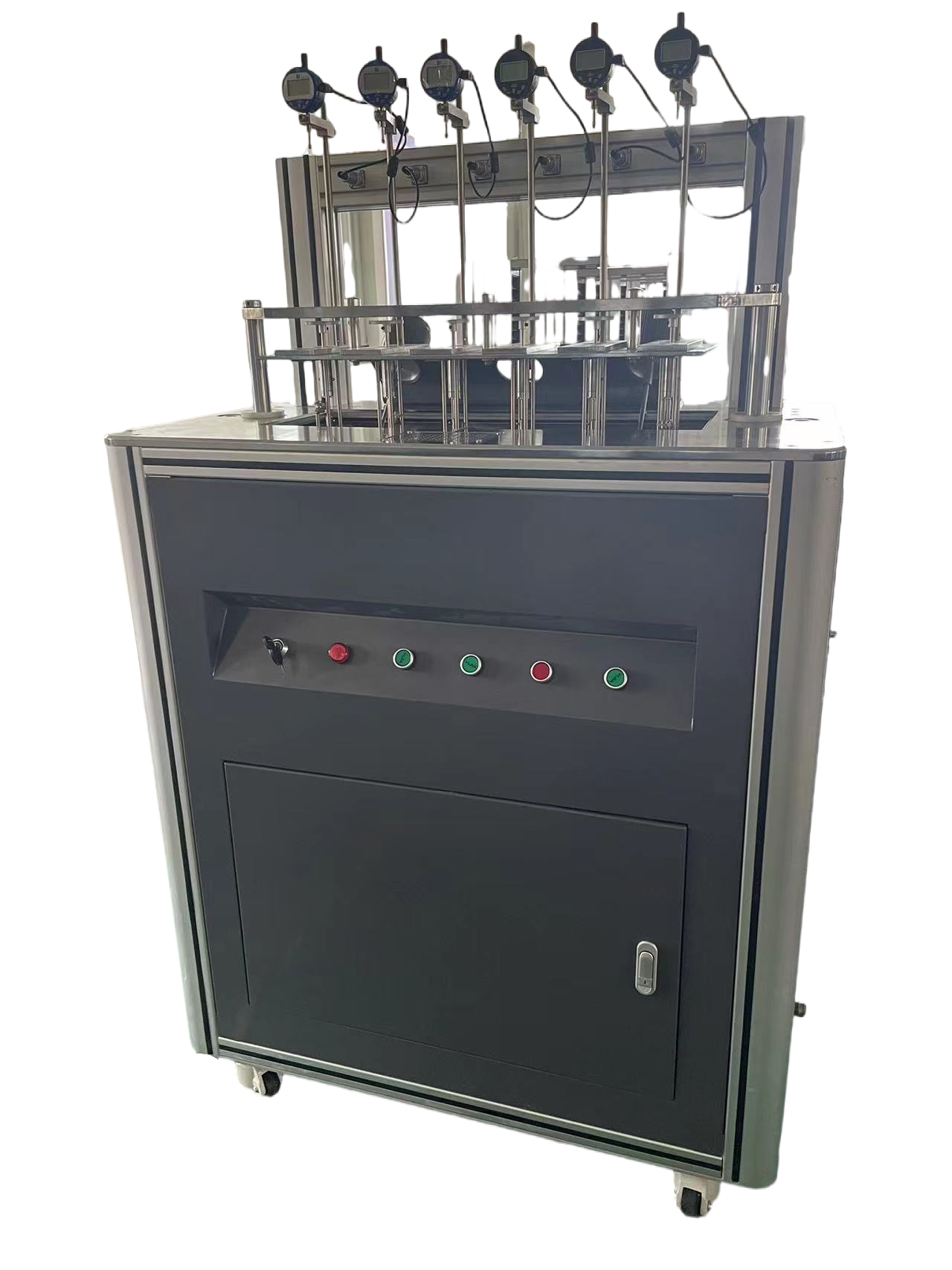

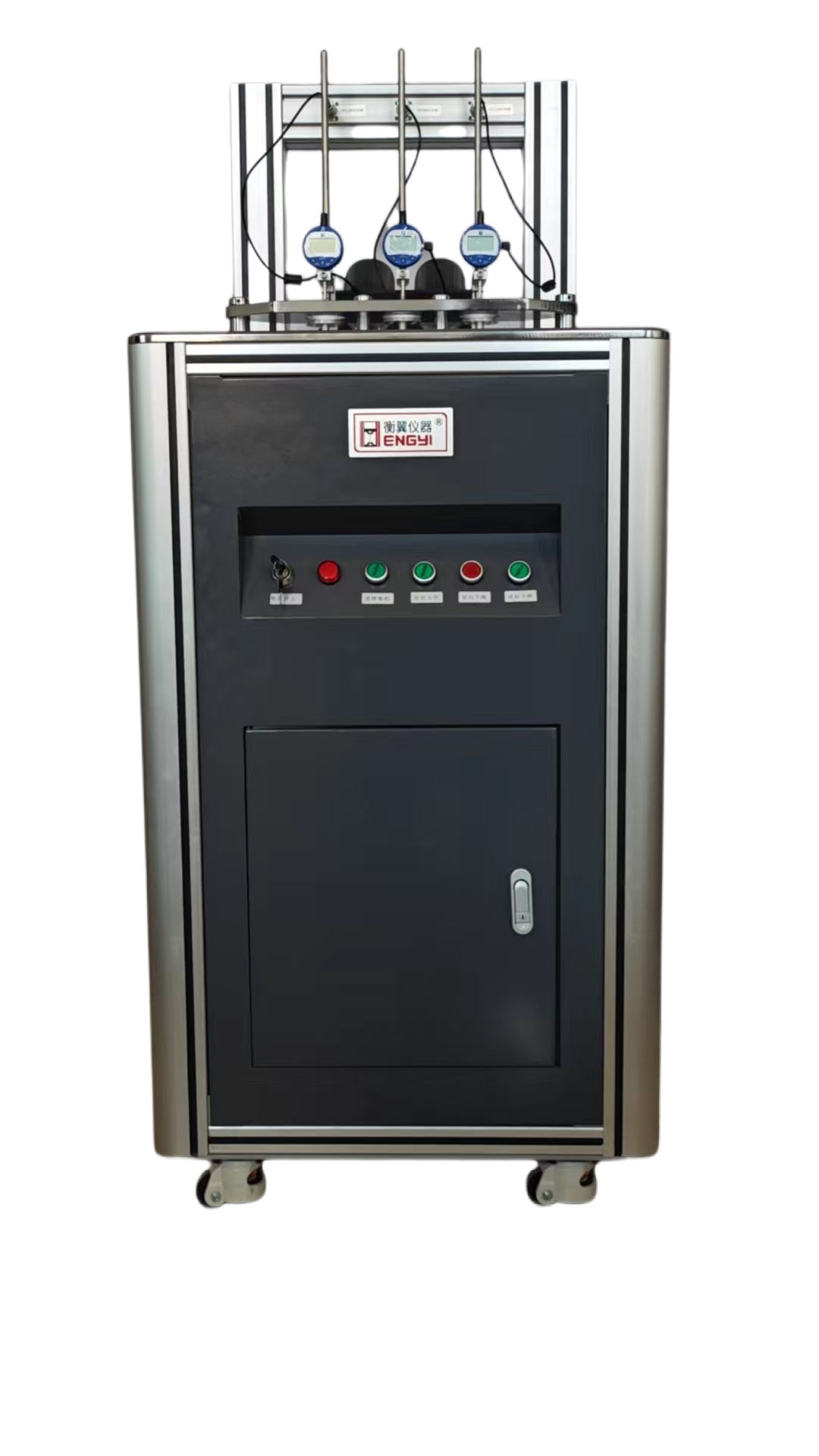

多工位热变形维卡软化点试验机（又称热变形维卡仪）是用于测定热塑性塑料、橡胶及复合材料耐热性能的核心检测设备，可同时测量材料的热变形温度 (HDT) 与维卡软化点温度 (VST)，是高分子材料行业质量控制与研发的仪器。试样架自动升降功能、自动提锤，自动加载法码 衡翼多工位热变形维卡软化点试验机的特点： 1.试样架自动升降 2.自动提锤 3.自动加载法码 4.试验过程全自动控制 5.数据实时采集、曲线绘制、结果存储与打印 多工位热变形维卡软化点试验机适用标准： GB/T 8802《热塑性塑料管材、管件维卡软化温度的测定》； GB/T 1633《热塑性塑料维卡软化温度（VST）的测定》； GB/T 1634.1《塑料 负荷变形温度的测定第1部分：通用试验方法》； GB/T 1634.2《塑料 负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料》； GB/T 1634.3《塑料 负荷变形温度的测定第3部分：高强度热固性层压材料》。
多工位热变形维卡软化点试验机核心测试原理 1. 热变形温度 (HDT) 测试 方法：将标准试样（长条状）置于三点弯曲支座上，施加恒定弯曲应力（常用 1.82 MPa 或 0.45 MPa），在硅油介质中匀速升温。 判定：当试样中点变形量达到规定值（0.25 mm）时，记录此时的温度。 意义：表征材料在受热受力状态下抵抗弯曲变形的能力，评估结构件耐热性。 2. 维卡软化点温度 (VST) 测试 方法：将标准压针（截面积 1 mm²）垂直置于试样表面，施加恒定负荷（10 N 或 50 N），匀速升温。 判定：当压针刺入试样深度达到 1.0 mm 时，记录此时的温度。 意义：表征材料受热软化的特性，适用于薄膜、片材等非结构件。
多工位热变形维卡软化点试验机技术参数： 型号：HY（RW）-300HB-3、 HY（RW）-300HB-4、 HY（RW）-300HB-6 1.温度控制范围：环境温度—300℃ 2.升温速率： （120±10）℃/h (12±1)℃/6min (50±5)℃/h (5±0.5)℃/6min 3.温度示值误：0.1℃ 4.温度控制精度：±0.5℃ 5.形变示值误差：±0.001mm， 6.匀速升温速率： A速度：5±0.5℃/6min；B速度：12±1.0℃/6min 7.变形测量范围：>10mm 8.变形分辨力：0.001mm 9.变形测量范围：0—5mm 10.实验架个数：3个 4个 6个 11.负载杆及托盘质量：68g 12.标准砝码：一套 13.加热介质：甲基硅油（运动粘度一般选择200厘斯）或变压器油 14.冷却方式：150℃以上自然冷却，150℃以下水冷或自然冷却。 15.加热功率：4kw 16.电源电压：220V 50Hz 17.仪器重量：150Kg 18.仪器尺寸：528mm×545mm×850mm
|
