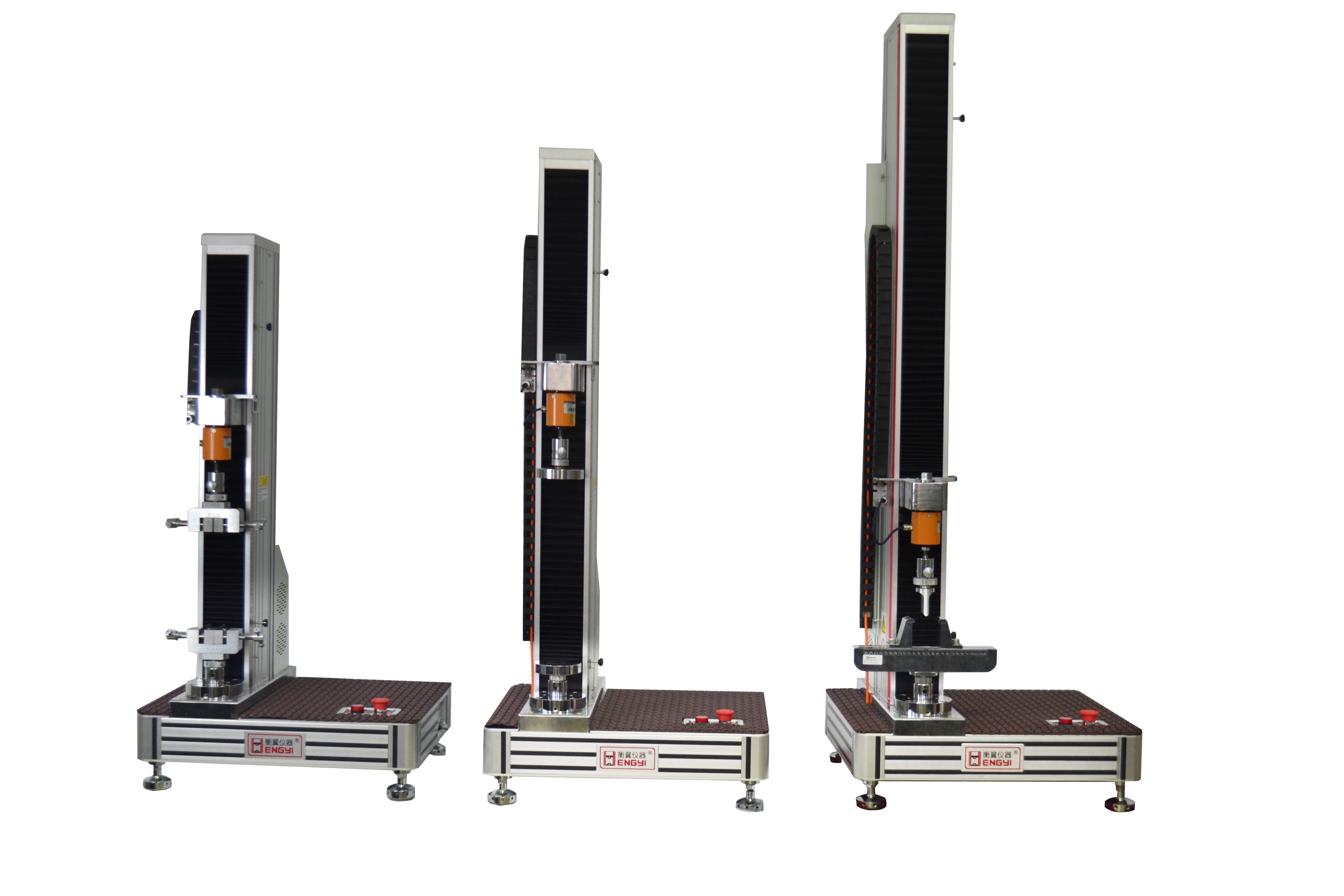

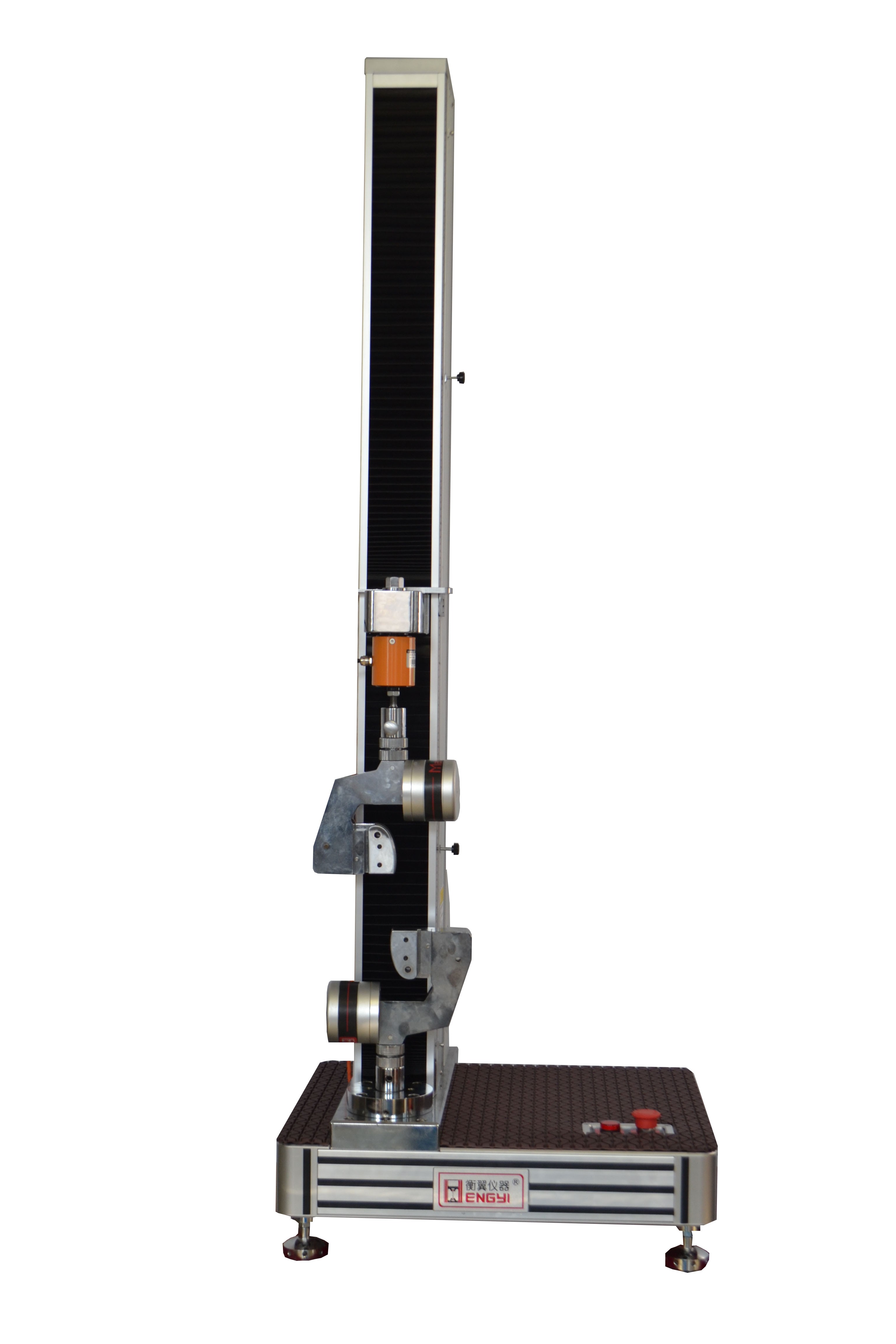

桌面式单柱电子万能试验机设备用途：

规格：1N-5kN(100g-500Kg)

用途：主要适合于金属丝、金属箔、塑料、食品包装、纺织纤维、电线电缆、粘胶剂、接插件等行业的拉伸、剥离、撕裂等试验。

性能特点：采用伺服电机驱动，伺服电机通过传动机构带动横梁上下移动，实现试验加载过程。

桌面式单柱电子万能试验机核心结构与特点:

1.结构形式：C 型单立柱、单丝杠，三面开放式框架，方便装夹试样。

2.驱动系统：交流伺服电机 + 精密滚珠丝杠传动，运行平稳、定位。

3.控制系统：微机 / 电脑软件控制，支持力、位移、变形三闭环控制。

4.外形尺寸：约 500×600×1200 mm，500×600×1700 mm， 占地小于 0.5㎡，可直接置于实验台，无需地基。

5.重量：约 45–95 kg。

桌面式单柱电子万能试验机主要测试项目:

拉伸试验：抗拉强度、屈服强度、断裂伸长率、弹性模量。

剥离 / 撕裂试验：胶带、薄膜、复合材料的剥离力、撕裂强度。

压缩试验：小型零件、海绵、橡胶的压缩强度、变形量。

弯曲试验：三点 / 四点弯曲、弯曲强度、模量。

其他：穿刺、顶破、剪切、拔出力等。

桌面式单柱电子万能试验机技术参数：

1.  产品规格： HY-0230X     HY-0350X    HY-0580X(DB)

2． 精度等级：   0.5级

3． 负荷：(1N-2KN)       (1N-3KN)         (1N-5KN)   可以任选或多选

4． 有效测力范围：0.1/100-100;

5． 试验力分辨率，负荷±500000码；内外不分档，且全程分辨率不变。

6. 位移分辨率：0.0001mm

7.  变形分辨率：0.0001mm

6． 有效试验宽度：120mm

7． 有效试验空间：  300mm    500mm      800mm（可加高）

8． 试验速度：  0.001~300mm/min(任意调)      0.001~500mm/min(任意调)     0.001~1000mm/min(任意调)

9.  测试采集频率：2000Hz

10.  速度精度：示值的±0.5%以内；

11．位移测量精度：示值的±0.5%以内；

12．变形测量精度：示值的±0.5%以内；

13．应力控速率范围： 0.005%～6％FS/S

14．应力控速率精度： 速率＜0.05％FS/S时，为设定值的±1%以内；速率≥0.05％FS/S时，为设定值的±0.5%以内；

15．应变控速率范围： 0.002%～6％FS/S

16．应变控速率精度： 速率＜0.05％FS/S时，为设定值的±2%以内；速率≥0.05％FS/S时，为设定值的±0.5%以内；

17. 恒力/位移/变形测量范围：0.5％～100FS

18．恒力/位移/变形测量精度：设定值＜10％FS时, 为设定值的±1%以内； 设定值≥10％FS时, 为设定值的±0.1%以内；

19．试台升降装置：快/慢两种速度控制，可点动；

20．试台安全装置：电子限位保护

21．试台返回：手动可以高速度返回试验初始位置，自动可在试验结束后自动返回；

22．试验定时间自动停车,试验定变形自动停车,试验定负荷自动停车

23．超载保护：超过大负荷10%时自动保护；

24. 自动诊断功能，定时对测量系统、驱动系统进行过载、过压、过流、超负荷等检查，出现异常情况立即进行保护

25．电源功率：400W           750W               750W

26．主机重量：   45kg              75kg                          95kg

27. 电源电压:  220V（单相）

28. 主机尺寸：  500*600*1200mm      500*600*1400mm            500*600*1700mm

29.夹具：标准手动拉伸夹具，气动拉伸夹具，压缩夹具，三点弯曲夹具，四点弯曲夹具，剪切夹具，180度剥离夹具，90度剥离夹具，穿刺夹具，撕裂夹具，定制专用夹具。

桌面式单柱电子万能试验机选型要点:

试验力选择：按试样破坏载荷的 1.2–1.5 倍 选型。

精度要求：质检与科研建议选 0.5 级 及以上。

空间与行程：确保试样长度 + 变形量不超过有效行程。

夹具选配：根据试样形态（薄膜、线材、板材、圆形）定制专用夹具。
